概述

- open3d官网：http://www.open3d.org/
- 实践代码：https://github.com/mrzhuzhe/yunru/blob/main/realsense/

最近实践了open3d 中的基础功能和3d环境重建相关功能，可以扫描场景重建成3d图像，其中主要的 reconstruction代码基本上复制于open3d官网的对应例子，除了numpy存在一个在新版本mac电脑M1下的不兼容的问题（重装兼容的版本即可），基本上按照官网一步步复现就没有问题。

1. 所用设备 intel realsense D415 最好安置在云台上，相机抖动会对结果造成极大的影响
2. 依赖 open3d opencv （realsense设备所需的pyrealsense2其实并不没有用到）
3. 【注意】：anaconda自带的 np 在 m1 下运行 np.dot np.inv 会报错 \tIntel MKL ERROR: Parameter 8 was incorrect on entry to DGEMM 如果需要此错误，卸载np用pip或者conda重装即可
4. 我这边补充了一些上下游所需的工具，例如摄像头录像，预览视频，预览帧，裁剪点云等小工具用于调试 在 https://github.com/mrzhuzhe/yunru/tree/main/realsense/manual文件夹下

基本概念

1. 点云：一般声纳或激光传感器可以扫描到三维物体的深度，这些深度信息会被离散化 记录成3d空间中的坐标点，这些点的集合就是点云
2. 深度帧和颜色帧：传感器不仅会扫描深度（深度帧）还会产生彩色照片（颜色帧），用相机内置的软件进行帧对齐后会生成一个“pair”配对
3. 姿态合并 和 姿态轨迹：一般情况下扫描会持续好几秒，在扫描过程中会缓缓的转动摄像头获取更广角的信息，这个过程中相邻帧会依据“重叠区域”来合并，合并时，会计算点云之间相对的旋转角度，连续很多角度产生的轨迹，就是“姿态轨迹“
4. 环境重建： 如果要重建一个很大的场景，就需要连续采集很多帧的点云，计算他们之间的姿态轨迹来合并这些点云，当然合并点云时姿态轨迹的计算可能会不太准确，会产生积累的误差，如何应对这种误差，是最大的挑战。

整体结构

主要分为五个步骤

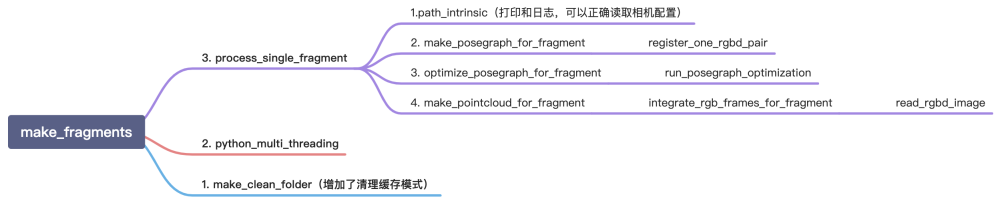

1. 临近点云合并： 将非常接近的帧计算姿态合并在一起，这里假设了临近帧的变化率非常小，会把临近帧合并成 “fragment”

例如：这是一秒十五帧的合并，可以看到临近帧变化小

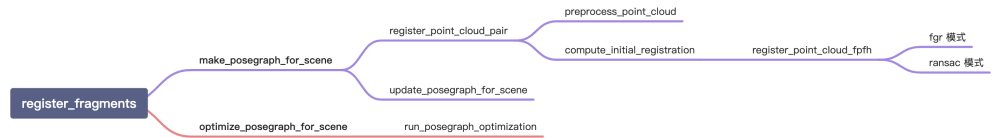

2. 姿态合并：把相邻的 “fagment” 计算相互的姿态变化合并在一起，这个和第一步对比可能是相当于一个非线性的整流，可能可以减少误差

例如：这里不同颜色的区域就是相邻的“fragment”

3. 第三步颜色帧对应精调：用彩色帧校对之前合并，把离群点删除

4. 第四步转化为网格： 计算法向量由点云转化转化为多面体的3dmesh

实验

暂时没有测精度，只是粗略的复现了，官网上论文只看了一小部分，目前主要的贡献是实现过程中做了一些辅助小工具，如下：

#\t可视化点云
PLYvisualizer.py
# 录制视频，用于重建
camera.py
# 录制视频所需的配置
camera_config.json
# 裁剪单帧，方便调试
crop.py
# 分离点和平面，方便截取平面上的物体
pt2pl.py
# 读取录制好的视频 bag格式
readbag.py
# 读取录制好的帧，bag解压出来的frame文件夹下的深度帧和彩色帧
readframe.py


遇到的问题

1. 主要问题就是m1的mac下conda自带的numpy不兼容，一开始以为是矩阵是奇异矩阵无法计算逆，网上找了好久都没有找到原因，最后终于定位到是numpy的问题，猜想最新版numpy可能会已经解决了这个问题，试了一下重装numpy果然就好了。
2. 相机的抖动或者横向旋转速度不均匀，对精度影响极大

总结展望

还需看官网上的论文，后续要继续尝试open3dml，另外open3d发展极快，后面可以给他们提中文翻译的pr等参与一下，后面也可以结合kaggle的3d相关的机器学习任务做个实践。
